【明星產(chǎn)品】真石漆驚喜就是多！
發(fā)布日期：2019-01-09 作者：水性漆廠家 分享：
真石漆是建筑涂料的一種,近幾年，天然真石漆憑著卓越的仿石裝飾性，環(huán)保性、耐久性，以及相比干桂石材高性價(jià)比的明顯優(yōu)勢(shì)。不僅受到地產(chǎn)商、政府、企業(yè)用戶青睞，也逐步成為個(gè)人用戶的優(yōu)選。
然而，真石漆在施工應(yīng)用中，經(jīng)常會(huì)出現(xiàn)一些影響質(zhì)量、裝飾效果的問題，噴涂時(shí)掉砂太多、涂層太軟、涂層遇水發(fā)白等等，這些問題有時(shí)是由原材料選擇和配方設(shè)計(jì)不當(dāng)引起的，有些則是由于施工方法不正確引起的。以下是嘉柏麗涂料專家從配方和材料的角度對(duì)解決這些問題進(jìn)行探討：

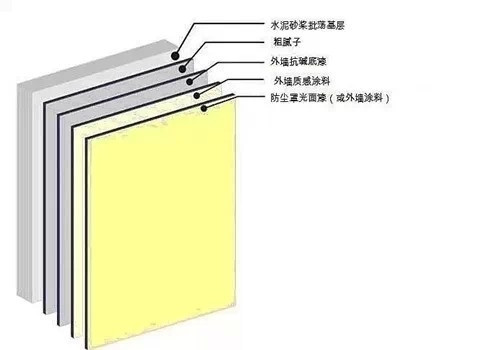

1.乳液成份添加要恰當(dāng)
據(jù)研究，用于真石漆制備的乳液的粘結(jié)強(qiáng)度不應(yīng)低于3MPa，較低成膜溫度不應(yīng)低于20攝氏度。較高的較低成膜溫度可能回造成在氣溫較低時(shí)不易成膜的缺點(diǎn)，可以通過適當(dāng)多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發(fā)，一般不會(huì)影響涂膜的性能。目前水乳性涂料生產(chǎn)中使用較多的醇脂-12在真石漆中使用也有較好的效果，用量一般為一百份乳液中添加五份即可，冬天適當(dāng)再多加些。
2.降低涂層遇水發(fā)白現(xiàn)象
用作真石漆成膜助劑的丙烯酸酯乳液在干燥后應(yīng)具有良好的耐水性，因此涂層在干燥后遇水不應(yīng)發(fā)生發(fā)白的現(xiàn)象。但有些真石漆涂層在每次下雨以后，都會(huì)發(fā)白，涂層變得疏松，而在雨停后，經(jīng)太陽(yáng)一曬，涂層又恢復(fù)原來的顏色。經(jīng)分析，這是由于涂層的耐水性不好、吸收了水分所引起的。從聚丙烯酸酯的結(jié)構(gòu)來分析，真石漆涂層應(yīng)具有良好的抗水性。所以，首先應(yīng)選擇質(zhì)量的乳液，近年來發(fā)展起來的有機(jī)硅改性丙烯酸酯乳液（硅丙乳液）本身具有較好的憎水性，可有效抗拒水分的侵入。其次，應(yīng)選擇專用的增稠劑。增稠劑的增稠效果好，用量少，因此不會(huì)引起涂層性能的大幅度變化。
3.提高涂料稠度
一般來說，用硬度較高、表面較緊密光滑的砂子時(shí)容易掉砂。另外，制備真石漆時(shí)，級(jí)配恰當(dāng)?shù)恼媸岵粌H噴涂時(shí)掉砂現(xiàn)象較少，而且涂層較緊密。因此建議在制備真石漆時(shí)，盡可能采用天然砂，并且使砂子有一定的級(jí)配。研究表明，采用以下級(jí)配，施工時(shí)掉砂較少，涂層的質(zhì)量也較好：粒徑大于10目的5%，10-15目之間的25%，50-100目的50%，小于100目的20%。此外，涂料的稠度對(duì)噴涂時(shí)的掉砂現(xiàn)象也有一定的影響。涂料太稠時(shí)施工有困難，太稀則砂子上墻時(shí)的初粘度太低，都將造成砂子掉落。因此，在施工無困難的情況下，盡可能提高涂料的稠度，有助于掉砂問題的解決。
文章Tag標(biāo)簽：
上一篇：如何區(qū)別巖片漆與真石漆?
